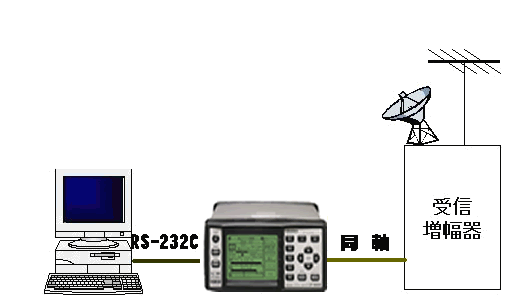

リーダー電子（株）製の地上波デジタル対応レベル測定器LF982,LF984,985,986の 通信機能を利用してパソコンとRS-232C通信を行って操作コマンドをリモート制御し、 信号レベル、BER、MERをデータベースに記録します。 （LF982,984==>レベル監視のみ：LF985,986==>地デジ(BER,MER),レベル監視） 駿測監視お問合せフォーム 「駿測監視」と「PC貸し出し」申込フォーム 駿測注文フォーム 駿測監視９８５（地デジ対応）の説明 |
 |
|

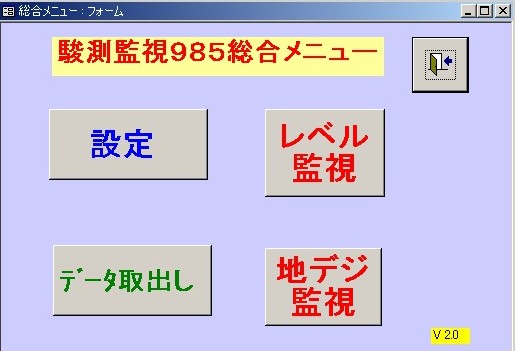

従来の「レベル」に加えて地上波デジタル測定の対象となるBER、MER等を取り込む機能を追加しました。 レベルだけの取り込みとBER,MER＋レベルの取り込みのいずれかが選択できます。 レベルの測定チャンネルは従来同様にUHFのチャンネルから選択しBER、MERに関しては 測定器との同期をを取った別画面からの設定になります。 |
 |
|

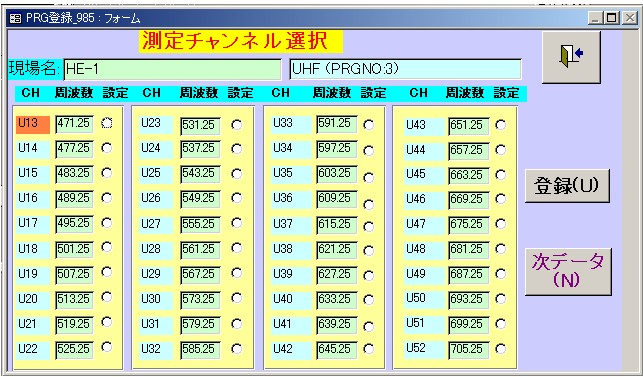

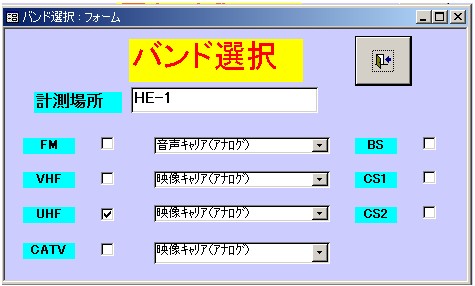

（バンド選択） 従来のレベル監視の場合は複数バンドの監視が可能です。 地デジ監視の場合はUHFのみ選択します。 （チャンネル選択） 複数バンドの場合はCHを選択しながらバンド別に順次登録、 地デジの場合はUHFの地デジCHのみ選択します。 |
 |
|

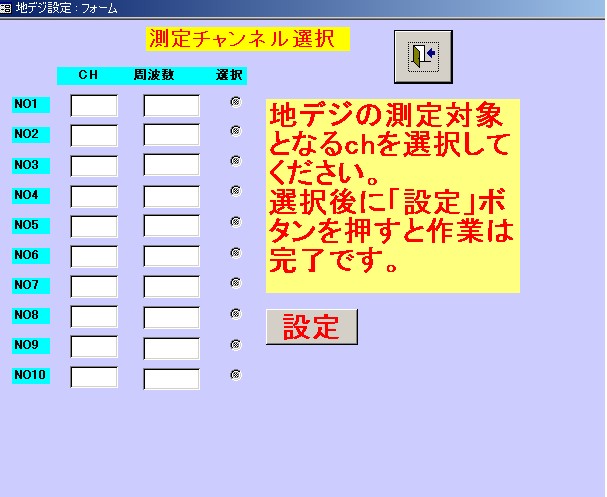

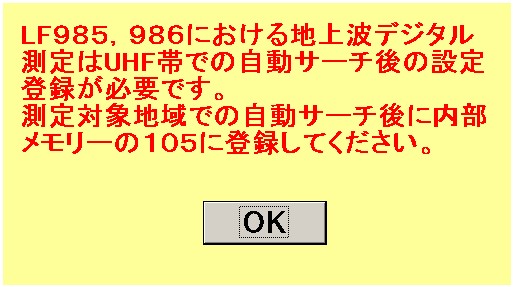

LF985、986での地上波デジタルの測定は測定器自身での「自動サーチ」が基本です。 その結果を内部メモリーに保存して、パソコンに設定値を登録するために読み込み また、測定対象のCHのみを選択して再度測定器に設定しなおします。 |

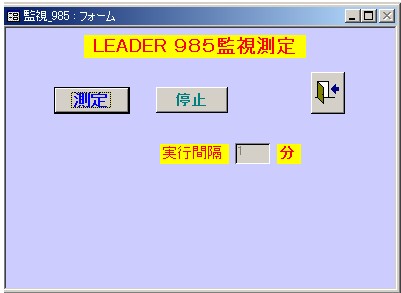

 （従来のレベル測定画面）  |
|

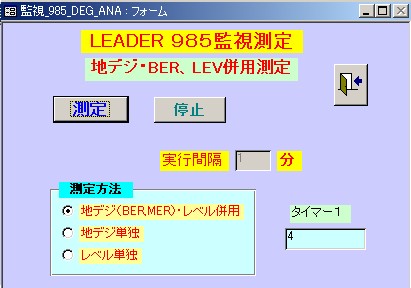

＊地上波デジタルのBER・LEV併用測定は同一CHのBER、LEVを交互に測定します これは測定器の制約で、BERはシングル測定、LEVはマルチ測定の為です 且つBERの測定は電波状況にもよりますが１ｃｈあたり１０秒は必要とされます。 |

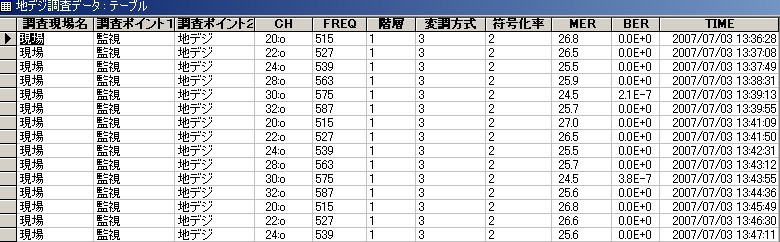

地デジデータサンプル |
 |
